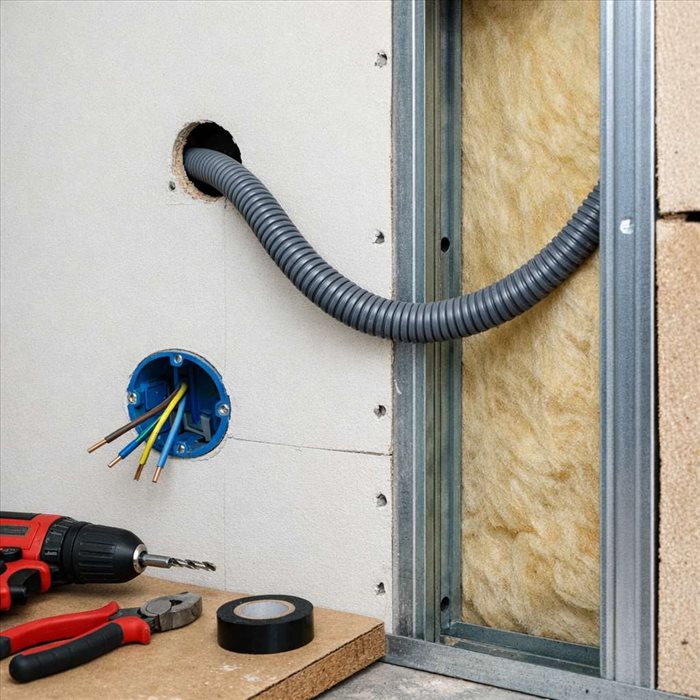

Passer des gaines électriques dans une cloison en placo paraît simple, mais l’opération demande méthode, précision et respect des règles de sécurité. Que la cloison soit en cours de montage ou déjà fermée, le principe reste le même : faire circuler les conduits sans fragiliser l’ouvrage, tout en préparant une installation fiable, accessible et conforme aux usages de l’habitat.
Dans une cloison en plaques de plâtre, les gaines servent à protéger les fils électriques et à organiser leur cheminement entre le tableau, les interrupteurs, les prises, les luminaires ou les boîtes de dérivation. On utilise le plus souvent des gaines ICTA annelées, souples, résistantes et adaptées au passage dans les doublages et cloisons sèches.
Le placo n’est pas un simple habillage : il repose généralement sur une ossature métallique composée de rails et de montants. Les gaines doivent donc passer dans l’espace vide de la cloison, entre les plaques, sans être pincées ni écrasées. Dans certains cas, notamment pour des cloisons plus techniques, il peut être utile de comprendre la logique d’une cloison en plaques de plâtre à double ossature, car elle offre davantage de volume pour intégrer les réseaux.
L’objectif est double : assurer une protection mécanique des conducteurs et permettre, si nécessaire, un remplacement ou un ajout ultérieur de fils. Une gaine trop serrée, trop coudée ou mal positionnée peut rendre le tirage impossible et compliquer toute intervention future.
Avant toute intervention, la première règle consiste à couper l’alimentation électrique au disjoncteur général ou au circuit concerné. Même si la cloison semble neuve ou si les fils ne sont pas encore raccordés, cette précaution évite tout risque. Un contrôle avec un testeur de tension reste recommandé avant de manipuler des conducteurs existants.
Il faut ensuite définir précisément les emplacements des appareillages : prises, interrupteurs, sorties de câble, appliques ou boîtes de connexion. Cette étape permet de tracer le parcours des gaines et d’éviter les allers-retours inutiles. En rénovation, il est aussi conseillé de repérer les montants métalliques à l’aide d’un détecteur, car ils conditionnent le passage des conduits.
Le tracé doit rester rationnel. On privilégie des cheminements verticaux et horizontaux, facilement identifiables plus tard. Cela limite les risques de perçage accidentel lors de la pose d’un meuble, d’une étagère ou d’un support mural. Un parcours clair est un élément essentiel d’une installation électrique durable.
Le matériel dépend de l’état de la cloison. Une cloison ouverte, en cours de construction, permet de passer les gaines très facilement avant la pose de la seconde plaque. Une cloison déjà fermée impose davantage de précision, avec des ouvertures localisées et parfois l’usage d’une aiguille tire-fil.
Le choix du diamètre de gaine est important. Une gaine trop petite rend le passage difficile, surtout avec plusieurs conducteurs. À l’inverse, une gaine surdimensionnée occupe plus de place et peut gêner dans une cloison peu épaisse. Pour une prise classique, le diamètre 20 mm est souvent confortable.
Lorsque la cloison n’est pas encore fermée, le passage des gaines est l’étape la plus simple. Après la pose des rails et des montants, on fait circuler les conduits dans l’ossature avant de refermer avec les plaques de plâtre. Les montants métalliques disposent généralement de perforations prévues pour les réseaux. Il suffit d’y faire passer les gaines en évitant les angles trop marqués.
Les gaines doivent être maintenues sans être comprimées. On peut les attacher ponctuellement à l’ossature avec des colliers adaptés, en conservant un peu de jeu. Ce détail limite les tensions et facilite le tirage des fils. Il faut également éviter qu’une gaine vienne se placer sous une vis de fixation du placo, car elle pourrait être percée lors de la pose.
Les boîtes d’encastrement sont positionnées à hauteur régulière, selon l’usage de la pièce et les habitudes de pose. Pour les prises murales, on respecte souvent une hauteur d’environ 30 cm du sol fini, tandis que les interrupteurs se placent généralement autour de 90 à 110 cm. Ces valeurs peuvent varier selon les contraintes d’accessibilité et l’aménagement.
Avant de fermer la cloison, il est prudent de photographier le passage des gaines. Ces images serviront de repère en cas de perçage futur ou de modification. C’est une habitude simple, mais très utile pour conserver une trace du cheminement électrique.
En rénovation, il est fréquent de devoir ajouter une prise ou déplacer un interrupteur dans une cloison existante. La première étape consiste à identifier l’espace disponible derrière la plaque. Un détecteur permet de localiser les montants métalliques, les câbles éventuels ou les canalisations. Il faut éviter de découper au hasard, car une cloison peut cacher plusieurs réseaux.
Une fois le tracé défini, on réalise les ouvertures nécessaires : le trou de la boîte d’encastrement, puis éventuellement une trappe discrète pour aider au passage de la gaine. Si le trajet est vertical et dégagé, une aiguille tire-fil peut suffire. La gaine est guidée depuis le haut ou le bas de la cloison, puis récupérée au niveau de la boîte.
Lorsque les montants bloquent le passage, il ne faut pas les découper sans réflexion. Un montant participe à la rigidité de la cloison. S’il est nécessaire de franchir l’ossature, on utilise de préférence les perforations existantes. Dans les cas complexes, l’ouverture partielle de la plaque permet de travailler proprement et de refermer ensuite avec une reprise soignée.
Pour les cloisons acoustiques ou les séparations sensibles, le passage des gaines doit être traité avec attention. Les percements peuvent créer des ponts phoniques. La question de la désolidarisation, expliquée dans cet article sur la séparation entre cloison et plafond existant, illustre bien l’importance des détails constructifs dans la performance globale d’un ouvrage.
Le passage de gaines dans le placo doit respecter les principes de la norme NF C 15-100, qui encadre les installations électriques dans les logements. Cette norme précise notamment les sections de fils, les protections au tableau, les volumes de sécurité dans les pièces d’eau et le nombre maximal de points par circuit.
Une gaine ne doit pas contenir n’importe quel mélange de conducteurs. Les fils d’un même circuit doivent rester cohérents, avec une protection adaptée au disjoncteur. Par exemple, un circuit de prises en 2,5 mm² n’a pas les mêmes contraintes qu’un circuit d’éclairage en 1,5 mm². Le respect des sections est un point central de la sécurité électrique.
Il faut également veiller aux rayons de courbure. Une gaine trop pliée bloque le passage des fils et peut les abîmer. Les coudes doivent rester progressifs, surtout dans une cloison mince. De même, les jonctions électriques ne doivent pas être dissimulées librement dans la cloison : elles doivent être placées dans une boîte accessible.
Dans les pièces humides, les précautions sont renforcées. Les prises, interrupteurs et sorties de câble doivent respecter les volumes réglementaires autour de la douche ou de la baignoire. En cas de doute, mieux vaut faire vérifier le projet par un professionnel, car une erreur dans une salle de bains peut avoir des conséquences graves.
La boîte d’encastrement assure la liaison entre la gaine et l’appareillage électrique. Elle doit être adaptée aux plaques de plâtre et correctement serrée. Une boîte mal fixée bouge à chaque utilisation de la prise ou de l’interrupteur, ce qui peut fragiliser les connexions avec le temps.
Lors de la découpe à la scie cloche, il faut travailler proprement, sans agrandir inutilement le trou. La boîte doit entrer sans forcer excessivement, mais rester bien maintenue. La gaine est ensuite introduite dans l’orifice prévu, en conservant une longueur suffisante pour raccorder les fils confortablement. Une réserve raisonnable facilite les interventions futures.
Après le passage des gaines, les reprises de placo doivent être réalisées avec soin. Une ouverture rebouchée à la hâte risque de fissurer ou de rester visible après peinture. On utilise un morceau de plaque ajusté, un support de fixation si nécessaire, puis un enduit en plusieurs passes. Une finition réussie dépend autant du rebouchage du placo que du passage technique lui-même.
L’une des erreurs les plus courantes consiste à faire passer les gaines en diagonale dans la cloison. Ce choix paraît parfois plus court, mais il rend le réseau difficile à localiser. Un futur perçage peut alors toucher une gaine sans que l’on s’y attende. Les trajets verticaux et horizontaux restent la solution la plus lisible.
Autre problème fréquent : tirer trop de fils dans une gaine étroite. Le passage devient difficile, les conducteurs peuvent s’échauffer davantage et toute modification ultérieure devient pénible. Il est préférable d’anticiper les besoins réels et de choisir un diamètre adapté dès le départ.
Il faut aussi éviter de fragiliser l’ossature métallique. Percer ou découper un montant au mauvais endroit peut réduire la résistance de la cloison, surtout près d’une porte, d’un angle ou d’un élément lourd fixé au mur. Dans une cloison technique, chaque intervention doit préserver la solidité de l’ensemble.
Enfin, raccorder des fils sans boîte accessible est une pratique à proscrire. Les connexions doivent pouvoir être contrôlées, réparées ou remplacées. Une installation invisible n’est pas forcément une bonne installation : elle doit rester logique, sécurisée et maintenable.
Un bricoleur soigneux peut passer des gaines dans une cloison en placo, notamment lors d’un aménagement simple ou d’une cloison neuve. En revanche, le raccordement au tableau, la création de circuits spécialisés ou les travaux dans une pièce d’eau exigent de solides connaissances. L’électricité ne tolère pas l’approximation.
Faire appel à un électricien est recommandé si l’installation existante est ancienne, si les protections ne sont pas identifiées ou si plusieurs circuits doivent être modifiés. Un professionnel saura dimensionner les gaines, choisir les sections, vérifier la protection différentielle et garantir une pose conforme.
Passer des gaines électriques dans une cloison en placo demande donc plus qu’un simple perçage. Avec un tracé clair, des gaines adaptées, des boîtes bien posées et le respect des règles de sécurité, l’installation devient fiable et discrète. La réussite repose sur une idée simple : prévoir avant de fermer, contrôler avant de raccorder, et ne jamais négliger la conformité électrique.
